Giám sát hiệu suất năng lượng

Phần 1 - Giám sát hiệu suất năng lượng - Giới thiệu

******************

Giới thiệu Giải pháp Quản lý, Giám sát năng lượng Online sử dụng công nghệ Cảm biến không dây - VTICorp

Trong thời gian gần đây, tại nhiều nơi, nhiều đơn vị đã nhận ra tầm quan trọng của việc quản lý và giám sát năng lượng để phục vụ mục đích tối ưu hiệu quả, tiết kiệm chi phí; xây dựng hệ thống Quản lý năng lượng theo tiêu chuẩn 50001 và đáp ứng những yêu cầu liên quan của Nhà nước và thị trường. Mặc dù nhu cầu tăng cao, nhưng việc chưa hiểu rõ vấn đề và tìm ra giải pháp phù hợp về công nghệ, lợi ích, chi phí khiến cho các nhà quản lý gặp phải băn khoăn khi lựa chọn, nhất là trong đầu tư mua sắm hệ thống Giám sát. Là đơn vị tiên phong về công nghệ cảm biến nhiệt không dây với những giải pháp tích hợp hiệu quả, VTICorp đã hoàn thiện Giải pháp Quản lý Giám sát Năng lượng, Nhiệt sử dụng Công nghệ cảm biến nhiệt, độ ẩm không dây; Cung cấp cho khách hàng Hệ thống quản lý, giám sát toàn diện, đạt chuẩn, tối ưu về chi phí và lợi ích. Hệ thống không chỉ giúp Quản lý và giám sát tình hình sử dụng năng lượng, đánh giá và tối ưu hiệu quả sử dụng, mà còn cung cấp tính năng và các tiện ích giám sát nằm trong hệ thống Giải pháp của VTICorp

Tổng quan hệ thống

Với cơ sở là công nghệ cảm biến không dây do VTICorp phát triển, các kỹ thuật viên giải pháp đã thiết kế hệ thống, tích hợp cảm biến đo Nhiệt, Độ ẩm, Độ rung, Áp suất, Điện và thiết bị giám sát trong một hệ thống có chức năng theo dõi, giám sát, cảnh báo, lưu trữ và xử lý dữ liệu, cung cấp giải pháp Quản lý Giám sát năng lượng đáp ứng tiêu chuẩn ISO 50001, Online và sở hữu các tính năng tùy biến mở rộng.

Tính năng hệ thống:

Hệ thống được thiết kế đồng bộ, tối ưu về giải pháp và tiêu chuẩn kỹ thuật nhằm đáp ứng chức năng đầu ra một cách thuận tiện, dễ dùng, dễ lắp đặt và hoạt động online liên tục 24/7

Giám sát nhiệt độ, độ ẩm tại các vị trí mục tiêu như: Trung tâm vận hành, Nhà điều hành, Khu vực Sản xuất, Trạm điện, Máy biến áp, Kho lạnh, Xưởng sản xuất, Máy móc thiết bị giữ lạnh … mức độ chi tiết của mục tiêu đến cấp độ điểm thiết bị.
Không cần phải tiếp cận trực tiếp để lấy số liệu đo mà vẫn nhận được thông tin cần thiết trên hệ thống, cùng cập nhật, cảnh báo theo ngưỡng quy định.
Cảm biến nhiệt độ không dây nhỏ gọn gắn trực tiếp lên Thiết bị và đối tượng giám sát trên các vị trí không gian linh hoạt, độ bền cao, có khả năng hoạt động trong thời gian dài nhờ nguồn cấp năng lượng cao
Các số liệu thu thập từ cảm biến nhiệt, camera nhiệt sẽ được thu thập qua hệ thống mạng Lan và gửi dữ liệu về Trung tâm giám sát tập trung theo nguyên lý: Lắp đặt thiết bị giám sát >> Truyền dữ liệu về Trung tâm dữ liệu >> Tự động cập nhật lên hệ thống

Các tiêu chuẩn Việt Nam và tiêu chuẩn Quốc tế áp dụng: TCVN 7699-2-1:2007 ( IEC 60068-2-1:2007); TCVN 7699-2-2:2007 ( IEC 60068-2-2:2007); TCVN 7699-2-78:2007 ( IEC 60068-2-78:2007); TCVN 4255:2008 ( IEC 60529:2001); IEC62321-5:2013; IEC 62321-7-2:2017; IEC 62321-4:2014&AMD1:2017; IEC62321-6:2015; IEC 62321-8:2017; ISO 9001…

Thành phần và thông số kỹ thuật

1. AI Platform - Nền tảng phần mềm Giám sát, cảnh báo online

Phần mềm trung tâm AI Platform được thiết kế để thu nhận, xử lý dữ liệu và tương tác người dùng trong mọi thao tác liên quan, bao gồm điều khiển tự động hóa từ xa, nhận cảnh báo, quản lý và truy xuất thông tin, dữ liệu,…

Tính năng phần mềm:

Theo dõi nhiệt độ, độ ẩm, thông số hoạt động qua kết nối không dây với hệ thống cảm biến, kết nối qua mạng Wan / Internet
Hiển thị tình trạng và cảnh báo của các thiết bị, đối tượng theo dõi;
Đưa ra danh sách các cảnh báo bất thường về nhiệt độ, được phân biệt bằng màu sắc khác nhau, bao gồm các báo cáo, hiển thị thông báo trực tiếp, dữ liệu lưu trữ;
Với tính năng phân cấp, phân quyền, người dùng có thể theo dõi thông tin giám sát nhiệt độ, nhận các thông báo thông qua giao diện Web và cả ứng dụng trên thiết bị di động dùng hệ điều hành android/IOS để kịp thời đưa ra kế hoạch xử lý.
Phần mềm có khả năng bảo vệ dữ liệu (Fire wall), sử dụng giao diện trực quan, dễ sử dụng và hiển thị bản đồ vị trí điểm đo
Phần mềm luôn sẵn sàng hiển thị và truy xuất từ cơ sở lưu trữ dữ liệu cảm biến gửi về

2. Cảm biến Năng lượng, nhiệt độ, độ ẩm không dây TBR22

Cảm biến TBR22 được chế tạo với nhiều phiên bản phục vụ chức năng theo dõi, giám sát thông số Năng lượng, công suất vận hành, nhiệt, độ ẩm và gửi dữ liệu về trung tâm một cách tự động với các tùy chọn Nguồn tự cảm/pin hoặc phiên bản trong nhà, ngoài trời. Ưu điểm đặc biệt là khả năng hoạt động ở điện áp cao, nhỏ gọn, kết nối không dây xa...

Cảm biến nhiệt độ, độ ẩm không dây gắn trực tiếp lên thanh cái, đầu cáp, các điểm tiếp xúc… với độ chính xác cao.
Sử dụng nguồn pin lithium CR2032 an toàn, công suất tiêu thụ thấp. Ứng dụng cho lưới điện các cấp điện áp từ hạ thế đến cao thế (lên đến 500kV).
Hệ thống giám sát tập trung, không giới hạn số lượng điểm nhiệt và số trạm biến áp cần giám sát.
Cảm biến được sử dụng trong nhà.

Sản phẩm Cảm biến TBR22 được nghiên cứu, phát triển bởi đội ngũ Chuyên gia, Kỹ sư, kỹ thuật viên của VTICorp, là thành quả đáng tự hào với các đặc điểm kỹ thuật và công nghệ đặc biệt riêng có, đã được thử nghiệm, cấp phép đáp ứng đầy đủ tiêu chuẩn, chứng nhận tại Việt Nam. Cảm biến có nhiệm vụ thực hiện các phép đo liên tục gửi dữ liệu về phần mềm trung tâm, có vai trò cốt lõi công nghệ để giúp phần mềm thực hiện:

Hiển thị giá trị nhiệt, tình trạng cảnh báo của các thiết bị điện theo thời gian thực.
Hiển thị giá trị tức thời công suất, nhiệt độ, độ ẩm, áp suất tại các điểm đo, đối tượng đo và vẽ biểu đồ xu hướng nhiệt.
Đưa ra danh sách cảnh báo bất thường về nhiệt độ của các thanh cái, đầu cáp, các điểm tiếp xúc…hỗ trợ công tác bảo dưỡng, kiểm tra định kỳ mà không cần cắt điện, tiết kiệm thời gian và tăng tính an toàn cho người vận hành, giảm thiểu tối đa các nguy cơ tiềm ẩn về cháy nổ do phát nhiệt.
Định vị và truy xuất tọa độ/vị trí trên bản đồ.
Thống kê và xuất báo cáo. Có khả năng tùy chỉnh.
Người dùng có thể giám sát thông qua ứng dụng trên thiết bị di động (ios/android) để kịp thời đưa ra kế hoạch xử lý.

Ưu điểm nổi bật khi sử dụng Sản phẩm trong giải pháp:

Lắp đặt trực tiếp lên các thiết bị, điểm đo ( gồm cả nguồn điện áp 500kV).
Nguồn cấp: Sử dụng nguồn cảm ứng của đối tượng đo hoặc nguồn pin.
Thời gian hoạt động dài, tối thiểu 2 năm với phiên bản nguồn pin
Dải đo nhiệt độ rộng -10oC đến 120oC; cấp chính xác: ±1oC. Nhờ đó, cung cấp số liệu thống kê chính xác và đầy đủ cho dữ liệu hệ thống, làm cơ sở cho đánh giá.
Cung cấp thông số hoạt động của thiết bị được lắp đặt, bao gồm cả thống số điện năng, nhiệt, môi trường xung quanh
Dải đo độ ẩm: 100%, cấp chính xác: 2%RH.
Môi trường làm việc: Nhiệt độ từ -10 oC đến 80 oC, độ ẩm 100%RH.
Mức bảo vệ: IP65 / 50 tùy điều kiện thực tế; chứng nhận môi trường RoHS 2.

Các phiên bản khác nhau của cảm biến được thiết kế để tương thích với các điều kiện hoạt động thực tế tại Cơ sở công nghiệp, trung tâm vận hành, Nhà máy, kho, phân xưởng Sản xuất..

3. Gateway - Bộ thu thập dữ liệu

Bộ thu thập dữ liệu có vai trò kết nối trung gian, gộp nhóm cảm biến tại các điểm đo, tối ưu đường kết nối tới Máy chủ phần mềm. Bộ thu thập dữ liệu đảm bảo tính chất không dây của Cảm biến, đem đến lợi ích thiết thực khi lắp đặt, thi công.

Bộ sản phẩm TBR22 - GW22

4. Camera AI Giám sát nhiệt - Kết nối về Gateway

Đặc điểm sản phẩm:

Camera quay quét: Tự động quay quét, giám sát nhiệt độ liên tục và cảnh báo nhiệt độ bất thường của các thiết bị ngoài sân trạm
Camera có thể cài đặt không giới hạn số điểm đo và định danh cho từng điểm đo.
Camera nhiệt quay quét 360^o theo phương ngang và -90^o~ +90^otheo phươngdọc, gồm 01 mắt nhiệt và 01 mắt quang, có khả năng tự làm mát.
Dải đo nhiệt: -10°C – 150^oC và 0°C – 550^oC trở lên; độ chính xác ±2%
Tích hợp AI phát hiện cháy khói hoặc có cháy, khói ngoài hàng rào khu vực giám sát vào camera giám sát nhiệt hoặc camera sẵn có tại trạm. Gửi cảnh báo tức thì về trung tâm, người quản lý hoặc tủ trung tâm điều hành khi có vấn đề.
Tích hợp AI phát hiện các vật thể lạ để cảnh báo vi phạm hành lang an toàn khu vực mục tiêu.

Hiệu quả và Phạm vi ứng dụng

Tác dụng của Công nghệ cảm biến không dây trong cung cấp dữ liệu giám sát năng lượng

Các dạng cảm biến như cảm biến nhiệt độ, cảm biến dòng điện, cảm biến điện áp và cảm biến rung động đóng vai trò quan trọng giúp theo dõi và đánh giá mức độ tiêu thụ năng lượng, nhiệt độ và các thông số khác trong hệ thống.

Cảm biến nhiệt độ giúp theo dõi và kiểm soát nhiệt độ trong các quá trình sản xuất và vận hành hệ thống, đồng thời cung cấp thông tin quan trọng để xác định mức tiêu thụ năng lượng và hiệu suất hoạt động.
Cảm biến dòng điện và cảm biến điện áp có vai trò quan trọng trong việc đo lường và kiểm soát dòng điện và điện áp trong các thiết bị và hệ thống điện, từ đó giúp đánh giá mức độ tiêu thụ năng lượng và phân tích hiệu suất hệ thống.
Cảm biến rung động có khả năng theo dõi và đánh giá các rung động trong các thiết bị và hệ thống, từ đó cung cấp thông tin quan trọng về hiệu suất và tình trạng vận hành của các trang thiết bị.

Bằng việc sử dụng các loại cảm biến này, người quản lý có thể theo dõi chính xác và xác định các vấn đề liên quan đến năng lượng và hiệu suất hệ thống. Điều này giúp họ áp dụng các biện pháp cải thiện hiệu suất và tiết kiệm năng lượng một cách hiệu quả, từ đó giúp tối ưu hóa hoạt động và giảm thiểu lãng phí năng lượng. Khi được thiết kế tính năng theo dõi, truyền tin, đo lường và cung cấp khả năng hoạt động lâu dài, bên bỉ theo thời gian, hệ thống cảm biến sẽ tạo ra khối lượng phép đo lớn hơn rất nhiều so với việc thực hiện đo thủ công của con người, thậm chí tại nhiều nơi, việc đo lường thủ công là bất khả thi thì hệ thống cảm biến sẽ thực hiện được.

Hệ thống Quản lý, Giám sát Năng lượng được của VTICorp sở hữu các loại Cảm biến với kết nối không dây đáp ứng đầy đủ các nội dung cần theo dõi, có thông số kỹ thuật tốt, nhiều thông số dẫn đầu trên thị trường và tuổi thọ cao. Có thể tóm tắt các ưu điểm chính như sau:

Linh hoạt về vị trí: Cảm biến không dây có thể dễ dàng được di chuyển và lắp đặt ở bất kỳ vị trí nào mà không cần phải lo lắng về việc kéo dây điện, giúp tối ưu hóa quá trình quản lý năng lượng.
Phép đo được tập hợp và đưa ra kết quả trực quan, phép tính (toán) có cơ sở khoa học và căn cứ dữ liệu đủ lớn để phân tích và tìm ra điểm SEU
Dễ thao tác, khoa học, thời gian triển khai nhanh, sử dụng lâu dài

Ưu điểm của việc quản lý giám sát năng lượng qua một hệ thống trực tuyến

Việc quản lý giám sát năng lượng qua hệ thống trực tuyến mang lại nhiều ưu điểm quan trọng, từ việc thu thập dữ liệu tự động đến việc hỗ trợ quyết định hiệu quả, giúp cho công việc quản lý được thuận lợi, nâng cao năng suất, hiệu quả.:

Thu thập dữ liệu tự động: Hệ thống trực tuyến giúp tự động thu thập thông tin về tiêu thụ năng lượng và hiệu suất hoạt động từ các thiết bị và máy móc, giúp đánh giá chính xác tình trạng sử dụng năng lượng và tìm ra cơ hội tiết kiệm.
Giám sát liên tục: Khả năng theo dõi hoạt động và tiêu thụ năng lượng 24/7 giúp phát hiện và xử lý sớm các vấn đề liên quan đến sử dụng năng lượng một cách hiệu quả, từ đó giảm thiểu lãng phí và tối ưu hóa hiệu suất hệ thống.
Phân tích dữ liệu chi tiết: Hệ thống trực tuyến cung cấp dữ liệu chi tiết về tiêu thụ năng lượng và hoạt động của thiết bị, từ đó giúp quản lý hiệu quả và đưa ra các quyết định dựa trên dữ liệu chính xác.
Giảm chi phí vận hành: Quản lý giám sát năng lượng qua hệ thống trực tuyến giúp giảm chi phí vận hành thông qua việc tối ưu hóa sử dụng năng lượng và phát hiện sớm các vấn đề tiềm ẩn.
Hỗ trợ quyết định và dự đoán: Dữ liệu từ hệ thống trực tuyến có thể hỗ trợ trong việc đưa ra quyết định chiến lược về quản lý năng lượng, cũng như dự đoán và phòng tránh các vấn đề xảy ra trong tương lai.

Tiềm năng ứng dụng

Quản lý năng lượng hiệu quả: Sử dụng cảm biến không dây giúp thu thập dữ liệu năng lượng một cách tự động và chính xác, từ đó hỗ trợ quản lý hiệu quả và tối ưu hóa sử dụng năng lượng.
Tiết kiệm chi phí vận hành: Dữ liệu thu thập từ cảm biến không dây giúp phát hiện và giảm thiểu lãng phí năng lượng, từ đó giúp doanh nghiệp tiết kiệm chi phí vận hành một cách đáng kể.
Giám sát liên tục và phản ứng nhanh: Hệ thống giám sát năng lượng online qua cảm biến không dây cho phép giám sát liên tục và phát hiện sớm các vấn đề liên quan đến tiêu thụ năng lượng, từ đó giúp tổ chức có thể phản ứng nhanh chóng và hiệu quả.
Dự đoán và quyết định chiến lược: Dữ liệu từ cảm biến không dây có thể được sử dụng để dự đoán và tránh các vấn đề tiềm ẩn, đồng thời hỗ trợ quá trình ra quyết định chiến lược trong quản lý và tối ưu hóa năng lượng.
Tích hợp linh hoạt và dễ dàng triển khai: Sản phẩm của VTICorp được thiết kế linh hoạt, dễ tích hợp và triển khai trên nhiều nền tảng và môi trường khác nhau, từ đó tạo điều kiện thuận lợi cho việc ứng dụng rộng rãi.

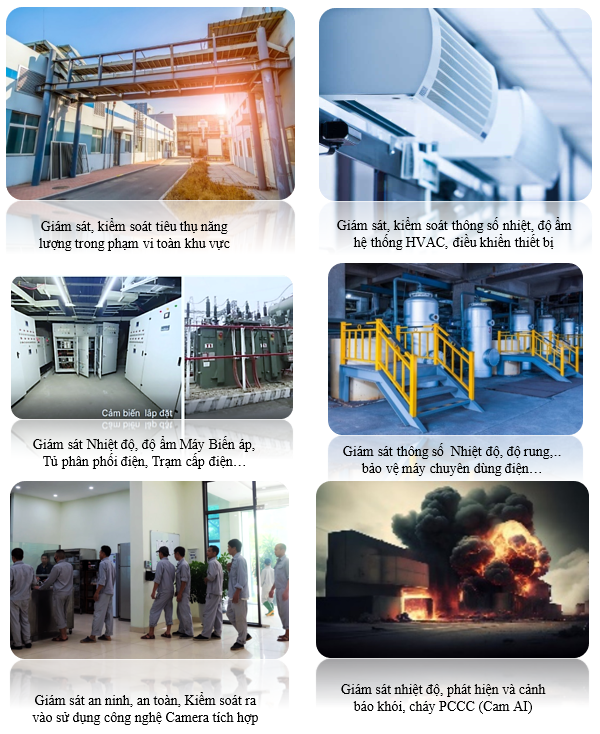

Lĩnh vực

Giám sát Năng lượng, Nhiệt độ, độ ẩm các vùng hoạt động của nhà máy sản xuất

Giám sát tiêu thụ năng lượng, Giám sát hệ thống điện, thông số hoạt động máy chuyên dùng theo các khu vực của cơ sở công nghiệp

Giám sát năng lượng, vận hành tại các Công trình dân dụng

Quản lý giám sát trong lĩnh vực Công nghiệp điện

Giám sát nhiệt độ các vị trí trọng yếu trong TBA như: Máy biến áp, máy cắt, cáp lực, chống sét van, dao cách ly, TU, TI…
Không cần phải tiếp cận trực tiếp với vùng có nguy cơ phóng điện cao.
Camera nhiệt được lập trình AI nhận diện được thiết bị điện, cấu hình để đo chính xác từng vị trí trên thiết bị điện.
Cảm biến nhiệt độ không dây gắn trực tiếp lên các thiết bị điện ngoài sân trạm vận hành đến cấp điện áp 500kV.
Giám sát nhiệt độ toàn bộ các thiết bị ngoài sân trạm 110/220/500kV.
Giám sát nhiệt độ, độ ẩm toàn bộ các thành phần trong tủ trung thế, trạm trung thế, điều khiển đóng cắt điều hòa trạm Kios, đóng cắt bộ sấy trong tủ RMU.
Giám sát nhiệt động đường dây từ đó tính toán tối ưu khả năng truyền tải
Phát hiện khói, cháy và các vật thể lạ (diều) thông qua hệ thống AI Camera

Việc sử dụng giải pháp quản lý giám sát năng lượng online sử dụng công nghệ cảm biến không dây của công ty VTICorp sẽ mang lại lợi ích đáng kể cho doanh nghiệp từ việc quản lý và tiết kiệm năng lượng đến việc tối ưu hóa hiệu suất kinh doanh, là bước tiến thiết thực trong quá trình Chuyển đổi số của doanh nghiệp. Với những ưu điểm và tiềm năng này, giải pháp quản lý giám sát năng lượng online sử dụng công nghệ cảm biến không dây của VTICorp có thể áp dụng rộng rãi trong các ngành công nghiệp và dân dụng.
