Tổng quan máy biến áp đo lường

Tổng quát về máy biến áp đo lường

Máy biến áp đo lường bao gồm máy biến dòng điện và máy biến điện áp.

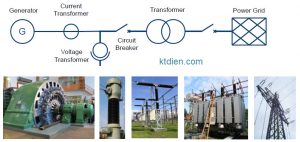

Sơ đồ một hệ thống điện đơn giản và các thiết bị điện chính như sau:

Nguyên lý cơ bản của máy biến áp đo lường:

Cấu tạo chung của máy biến áp đo lường bao gồm: Mạch từ, cuộn dây sơ cấp và cuộn dây thứ cấp.

Trong đó:

– Đối với máy biến dòng điện: Làm việc ở chế độ ngắn mạch, số vòng dây sơ cấp nhỏ hơn rất nhiều so với số vòng dây thứ cấp (n1

– Đối với máy biến điện áp: Làm việc ở chế độ hở mạch, số vòng dây sơ cấp lớn hơn rất nhiều so với số vòng dây thứ cấp (n1>n2).

Máy biến điện áp

– Hầu hết là máy biến điện áp một pha.

– Điện áp tiêu chuẩn phía thứ cấp: 100/3 (V) hoặc 100/√3 (V).

– Có thể chia máy biến điện áp theo cấu tạo:

+ Máy biến điện áp kiểu cảm ứng (Inductive Voltage Transformer_IVT): Thường sử dụng cho các cấp điện áp trung thế

+ Máy biến điện áp kiểu tụ (Capacitive Voltage Transformer_CVT): Thường sử dụng cho các cấp điện áp cao thế

Hoặc theo cách điện:

+ Cách điện giấy – dầu (Oil-Paper)

+ Cách điện Epoxy

+ Cách điện khí hoặc hỗn hợp khí (Gas- or Gas-Mixture)

Máy biến dòng điện

– Dòng điện tiêu chuẩn phía thứ cấp: 1A hoặc 5A

– Có nhiều cách phân loại máy biến dòng điện, về cơ bản có các kiểu sau:

+ Máy biến dòng dạng dây quấn (dạng xuyến)

+ Máy biến dòng dạng vòng (giống máy biến dòng chân sứ)

+ Máy biến dòng dạng khối (ứng dụng cho dây cáp, thanh cái)

Tổng kết:

Máy biến áp đo lường là thiết bị quan trọng được sử dụng trong hệ thống điện để đo và chuyển đổi dòng điện và điện áp từ mức đầu vào cao xuống mức đầu ra thấp, hoặc ngược lại, mà vẫn giữ nguyên giá trị của thông số đo.

Máy biến áp đo lường bao gồm máy biến dòng điện và máy biến điện áp. Máy biến dòng điện thường có dòng điện tiêu chuẩn ở mức phía thứ cấp là 1A hoặc 5A, và có nhiều kiểu dạng như dạng dây quấn, dạng vòng, và dạng khối, phù hợp với các ứng dụng cụ thể trong hệ thống điện.

Máy biến điện áp thường là máy biến điện áp một pha, với điện áp tiêu chuẩn phía thứ cấp là 100/3 (V) hoặc 100/√3 (V). Ngoài ra, chúng có thể được phân loại theo cách cách điện như cách điện giấy – dầu (Oil-Paper), cách điện Epoxy, hoặc cách điện khí hoặc hỗn hợp khí (Gas- or Gas-Mixture).

Về cấu trúc, máy biến áp đo lường bao gồm mạch từ, cuộn dây sơ cấp và cuộn dây thứ cấp. Với máy biến dòng điện, số vòng dây sơ cấp nhỏ hơn rất nhiều so với số vòng dây thứ cấp (n1 < n2), trong khi với máy biến điện áp, số vòng dây sơ cấp lớn hơn rất nhiều so với số vòng dây thứ cấp (n1 > n2).

(Xin tham khảo bài viết chuyên sâu hơn về máy biến áp đo lường trong các phần sau)
