1. Dòng sản phẩm:

Đây là thiết bị thuộc dòng SVT300 của hãng Broadsens.

2. Chức năng:

Theo trang web của Broadsens, dòng SVT300 là dòng cảm biến rung động không dây (wireless vibration sensors) được thiết kế cho các ứng dụng giám sát trạng thái (condition monitoring) trong nhiều lĩnh vực khác nhau, bao gồm:

Công nghiệp: Giám sát rung động cho máy móc, thiết bị, băng tải, v.v.
Năng lượng gió: Giám sát rung động cho tuabin gió.
Năng lượng: Giám sát rung động cho máy bơm, quạt, máy nén, v.v.
Hàng không vũ trụ: Giám sát rung động cho động cơ máy bay, cánh quạt, v.v.
Y tế: Giám sát rung động cho thiết bị y tế.

3. Tính năng:

Dòng SVT300 có một số tính năng nổi bật như:

Kích thước nhỏ gọn: Thiết bị có kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hạn hẹp.
Kết nối không dây: Thiết bị kết nối không dây với bộ thu, giúp loại bỏ nhu cầu về hệ thống dây điện phức tạp.
Dải đo rộng: Thiết bị có thể đo lường rung động trong dải tần rộng, phù hợp với nhiều ứng dụng khác nhau.
Độ chính xác cao: Thiết bị cung cấp dữ liệu đo lường với độ chính xác cao.
Chống nước và bụi bẩn: Thiết bị được thiết kế để hoạt động trong môi trường khắc nghiệt.

4. Thông số kỹ thuật:

Dưới đây là một số thông số kỹ thuật của dòng SVT300:

Dải đo: 0,01 g đến 50 g
Tần số đo: 2 Hz đến 10 kHz
Độ chính xác: ±2%
Kết nối không dây: Bluetooth 5.0
Loại pin: Pin Lithium-ion
Tuổi thọ pin: Lên đến 1 năm

5. Giá cả:

Giá cả của dòng SVT300 tùy thuộc vào model cụ thể và các tùy chọn đi kèm. Bạn có thể liên hệ trực tiếp với Broadsens để biết thêm thông tin về giá cả.

6. Tài liệu tham khảo:

Trang web của Broadsens: https://www.broadsens.com/
Trang sản phẩm SVT300: https://www.svt.se/text-tv/300

Lưu ý:

Thông tin trong bài viết này chỉ mang tính chất tham khảo. Vui lòng tham khảo tài liệu chính thức của Broadsens để biết thông tin chi tiết về sản phẩm.
Hình ảnh trong bài viết này được lấy từ internet và chỉ được sử dụng cho mục đích minh họa.

Ngoài ra:

Dựa trên thông tin trong ảnh, thiết bị cụ thể trong ảnh là model SVT300-A-XXXXX. Model này có một số tính năng bổ sung so với các model cơ bản khác trong dòng SVT300, bao gồm:

Khả năng đo nhiệt độ: Model này có thể đo lường nhiệt độ môi trường xung quanh.
Cổng kết nối USB: Model này có cổng kết nối USB cho phép kết nối trực tiếp với máy tính.

**************

Cảm biến rung không dây công suất cực thấp

Cảm biến đo độ rung không dây Broadsens siêu nhỏ gọn và có hiệu suất sử dụng pin cao nhất trong ngành công nghiệp. Cảm biến mang lại hiệu suất cao khi theo dõi độ rung nhờ vào thiết kế cải tiến.

Broadsens có nhiều phiên bản cảm biến đo nhiệt độ và độ rung không dây tiên tiến. Cảm biến rung không dây của Broadsens bao gồm:

SVT-A series sensors thu thập dữ liệu đo độ rung trên ba trục phục vụ phân tích độ rung nâng cao

SVT-V series sensors ftheo dõi độ rung theo thời gian thực và sử dụng dễ dàng

SVT-C series sensors sử dụng cáp cấp nguồn ngoài

Cảm biến đo độ rung không dây Broadsens dễ dàng cài đặt, sử dụng và cực kỳ mạnh mẽ, là một trong những dòng cảm biến rung không dây tốt nhất trong các ngành công nghiệp.Tất cả các cảm biến đo độ rung không dây của Broadsens đều bao gồm cảm biến gia tốc ba trục và cảm biến nhiệt độ chính xác. Cảm biến nhiệt độ có độ phân giải 0,01 độ C với độ chính xác +/- 0,3 độ. Các cảm biến đo độ rung có khả năng tự động hiệu chuẩn, không cần hiệu chuẩn cho cả phép đo gia tốc và nhiệt độ tại hiện trường.

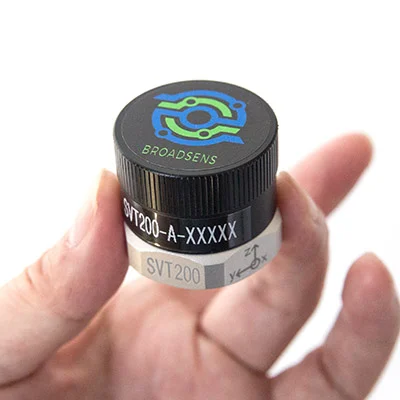

Cảm biến đo độ rung không dây dòng SVT-A

Cảm biến đo độ rung không dây dòng SVT-A bao gồm SVT200-A, SVT300-A và SVT400-A. Các cảm biến này có thể thu được dữ liệu gia tốc của ba trục và dữ liệu nhiệt độ bằng thủ công, tự động hoặc cấu hình lệnh. Tích hợp các công cụ phân tích độ rung nâng cao, giám sát tình trạng máy điện quay và dự báo kế hoạch bảo trì.

Cảm biến đo độ rung không dây SVT200-A, SVT300-A và SVT400-A là thế hệ cảm biến tốt nhất trên thị trường được sử dụng để theo dõi tình trạng máy điện quay và ngăn ngừa sớm các sự cố có thể xảy ra. Phần mềm tích hợp nhiều tính năng nâng cao như thu thập dữ liệu theo thời gian thực, truyền dữ liệu thô (raw data) và trực quan hóa dữ liệu theo thời gian thực, bộ lọc nâng cao và phân tích FFT. Các cảm biến có thể lấy dữ liệu gia tốc 3 trục trong thời gian thực ở tần số 50Hz/100Hz/200Hz liên tục trong hơn nửa năm, đây cũng là điểm mạnh khiến dòng cảm biến của Broadsens trở thành cảm biến đo độ rung không dây tốt nhất trong các ngành công nghiệp. Cảm biến đo độ rung không dây dòng SVT-A có thể được chia thành hơn 3.000 nhóm và các cảm biến trong cùng một nhóm có thể được đồng bộ hóa để lấy dữ liệu. SVT200-A có độ nhạy cao nhất, SVT300-A có dải đo gia tốc được sử dụng phổ biến từ +/- 2g đến +/- 16g với tỷ lệ tín hiệu trên nhiễu (SNR) cực kỳ tốt và dòng SVT400-A có dải đo gia tốc cao lên đến +/- 64g. Tất cả đều cung cấp nhiều chế độ DAQ (Thu thập dữ liệu) như real-time, batch, single DAQ, multi DAQ, single FFT, live FFT and trigger mode. Tất cả các chế độ DAQ có thể được đồng bộ hóa. Tốc độ lấy mẫu có thể điều chỉnh từ 50Hz đến 25,6kHz. Tất cả các cảm biến đo độ rung không dây dòng SVT-A đều có phạm vi F-MAX có thể điều chỉnh từ DC đến 10kHz.

PARAMETERS	SVT200-A	SVT300-A	SVT400-A
Acceleration range	+/-2g, +/-4g, +/- 8g adjustable	+/-2g, +/-4g, +/- 8g, +/-16g adjustable	+/- 8g, +/-16g, +/-32g, +/-64g adjustable
Acceleration sampling rates	50Hz, 200Hz, 400Hz, 800Hz, 1.6kHz, 3.2kHz, 12.8kHz, 25.6kHz adjustable
Acceleration resolution	16 bit
Acceleration noise level	0.7mg RMS; 130ug/√Hz density	0.7mg RMS; 130ug/√Hz density	1.9mg RMS; 300ug/√Hz density
Temperature measurement range	-40 – 125 degree C
Temperature accuracy	+/- 0.3 degree C, no calibration required
Temperature Measurement interval	Every 5 seconds when active with acceleration measurement
Power consumption	Idle: 2.2uA; DAQ & transmission: <200uA (tested at 50Hz, real-time mode)
Power supply	Replaceable 14250 battery, 1200mA capacity, intrinsic safe. Lasts up to 5 years (depending on usage)
Wireless	2.4GHz; more than 300m/900ft distance in open space. FCC/IC approved
Size	Diameter: 34mm/1.34in; Height: 31mm/1.22in
Base metal and total Weight	Hard anodized aluminum alloy 6061 base: 53g/1.87oz
Mounting method	Magnet mount; epoxy; mounting pad (with M6 screw); stud mount (M8 to M6)
Environment	Working temperature: -55-85 degree C. Water proof: IP68 (IP69K optional)
Explosive atmosphere	Intrinsic safe. Ex ia IIC T4 Ga

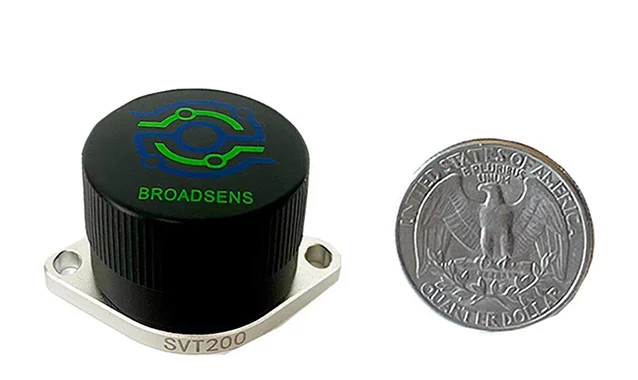

Cảm biến đo độ rung không dây dòng SVT-V

Cảm biến đo nhiệt độ và độ rung không dây dòng SVT-V theo dõi liên tục độ rung và nhiệt độ trong thời gian thực 24/7. Thông thường, các cảm biến có thể phát hiện sự cố và gửi cảnh báo trong vòng 0,5 giây, điều này rất quan trọng đối với các thiết bị quan trọng. Đây là dòng cảm biến đo độ rung không dây thời gian thực và có hiệu suất tốt nhất trong số các dòng cảm biến đo rung chung.

Cảm biến đo độ rung không dây dòng SVT-V bao gồm SVT200-V, SVT300-V và SVT400-V. Đây là những cảm biến giám sát độ rung theo thời gian thực với thời gian phản hồi nhanh nhất trong các ngành công nghiệp. Chúng được sử dụng để theo dõi độ rung liên tục nhằm phát hiện các nguy cơ sự cố cần xử lý ngay lập tức. Áp dụng tiêu chuẩn ISO 10816 để định lượng và xác định tình trạng máy điện quay một cách dễ dàng, ngay cả đối với những kỹ thuật viên không có nền tảng phân tích độ rung. Các phép đo cũng có thể được sử dụng để bảo trì dự đoán dựa trên AI. Các cảm biến tích hợp thuật toán tính toán biên và giám sát 24 giờ một ngày và 7 ngày một tuần liên tục.

Cảm biến đo độ rung không dây dòng SVT-V lấy mẫu gia tốc liên tục ở tần số thấp. Nếu có sự kiện rung vượt quá 0,1g tại bất kỳ trục x, y, z nào trong hơn 330ms thì cảm biến sẽ chuyển sang chế độ lấy mẫu tốc độ cao, lấy một số lượng mẫu cố định và tính tốc độ rung RMS (mm /s hoặc inch/s) và gia tốc RMS (g), đo nhiệt độ và truyền kết quả đến bộ thu thập không dây. Nếu không có hiện tượng rung, cảm biến vẫn chuyển sang chế độ tốc độ cao cứ sau 10 giây và gửi kết quả đến bộ thu thập không dây. Pin của cảm biến dòng SVT-V có thể tồn tại hơn 3 năm trong môi trường nhà máy thông thường (thời gian chạy máy khoảng 12 giờ) trước khi thay pin.

Cảm biến đo độ rung không dây thời gian thực dòng SVT-V yêu cầu phải được sử dụng với bộ thu thập không dây của Broadsens và phần mềm phân tích độ rung tiên tiến BroadVibra. Cảm biến SVT-V sử dụng đế có vít M6 theo mặc định và có thể tùy chọn đế có hai lỗ vít để lắp đặt. SVT200-V có dải đo gia tốc lên tới 8g; SVT300-V có dải đo gia tốc lên tới 16g và SVT400-V có dải đo gia tốc lên tới 64g.

PARAMETERS	SVT200-V	SVT300-V	SVT400-V
Acceleration range	Up to 8g	Up to 16g	Up to 64g
Acceleration sampling rate	Low speed & 6.4kHz sampling rate dynamic adjustment based on vibration level
Acceleration resolution	16 bit
Temperature measurement range	-40 – 125 degree C
Temperature accuracy	+/- 0.3 degree C
Vibration & temperature measurement interval	True real-time continuous vibration measurement
Power consumption	Ultra-low power design. Typical 3-year battery life
Power supply	Replaceable 14250 battery, 1200mA.
Wireless	2.4GHz; up to 300m/900ft in open space. FCC/IC approved
Size	Diameter: 34mm/1.34in; Height: 25mm/0.98in
Weight	45g (1.59) oz for double-screw hole case; 53 g (1.9oz) for single M6 case
Mounting method	Epoxy; Screw mount or wire mount; Magnet mount, pad mount or stud mount for single M6 screw hole case
Environment	Working temperature: -55-85 degree Celsius. Water resistance: IP68 (IP69K optional)
Explosive atmosphere	Intrinsic safe. Ex ia IIC T4 Ga

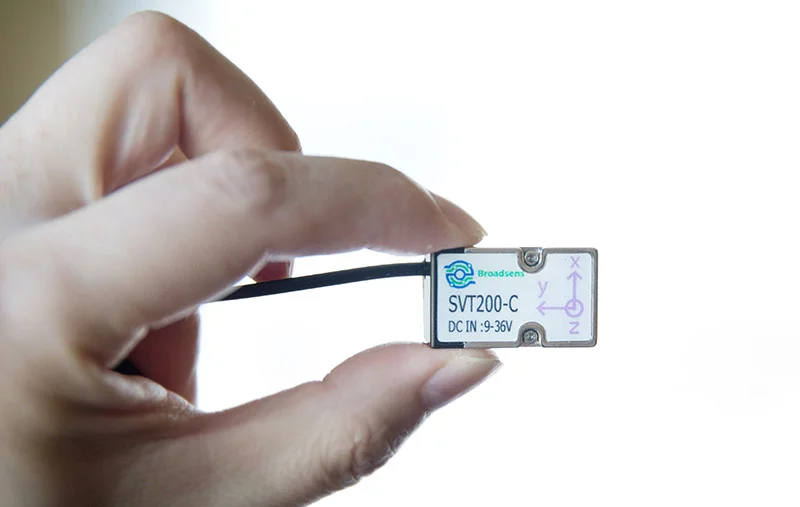

Cảm biến đo độ rung và nhiệt độ không dây dòng SVT-C có hai loại: SVT-CA và SVT-CV, tương ứng với các chức năng riêng. Các cảm biến SVT-CA bao gồm: SVT200-CA, SVT300-CA và SVT400-CA; Cảm biến SVT-CV bao gồm SVT200-CV, SVT300-CV và SVT400-CV. Thông số kỹ thuật của cảm biến SVT-C tương tự như các cảm biến tiêu chuẩn. Ví dụ: thông số kỹ thuật của SVT200-CA tương tự như SVT200-A, ngoại trừ nguồn điện, kích thước và trọng lượng. Thay vì sử dụng pin, cảm biến dòng SVT-C sử dụng nguồn điện 9V-36V, lý tưởng cho các ứng dụng có nguồn điện.

Vỏ cảm biến dòng SVT-C được làm bằng thép không gỉ và nhựa công nghiệp. Kích thước của cảm biến SVT-C là 30x18x13 mm (1,18×0,71×0,51 inch). Trọng lượng của cảm biến SVT-C bao gồm cáp cấp nguồn là 56g (1,98 oz). Chiều dài mặc định của cáp cấp nguồn (đồng trục) là 8 feet (2,5 m). Chiều dài cáp có thể được tùy chỉnh.

Cảm biến dòng SVT-C có thể được gắn bằng epoxy hoặc giá đỡ tùy chỉnh.

Mười ưu điểm hàng đầu của cảm biến đo độ rung không dây Broadsens

Công suất cực thấp. Cảm biến đo độ rung không dây của Broadsens có hiệu suất sử dụng pin cao nhất trong ngành công nghiệp. Dòng điện không tải thường ở mức 2-3 uA; dòng điện làm việc (DAQ cộng với truyền dữ liệu) thường nằm trong phạm vi 100-500uA tùy thuộc vào chế độ thu thập dữ liệu.
Siêu nhỏ gọn. Cảm biến đo độ rung không dây của Broadsens nhỏ gọn, nhẹ. Kích thước nhỏ hơn một nửa so với hầu hết các sản phẩm của đối thủ cạnh tranh và có thể lắp đặt ở những vị trí chật hẹp.
Hiệu suất cao. Cảm biến đo độ rung dòng SVT-A cung cấp nhiều chế độ DAQ tiên tiến. Điểm DAQ không giới hạn ở chế độ real-time mode, batch mode, multi DAQ và live FFT mode. FMAX lên đến 10kHz ở chế độ batch mode, single DAQ, multi DAQ, single FFT, live FFT và trigger mode. Các tính năng bổ sung bao gồm phân tích FFT, bộ slọc nâng cao, phân tích biểu đồ xu hướng.
Khả năng đo thời gian thực. Cảm biến đo độ rung không dây dòng SVT-V đo giá trị gia tốc liên tục và là cảm biến không dây giám sát thời gian thực có thời lượng pin lâu dài duy nhất. Các cảm biến khác chỉ có thể lấy mẫu ở những khoảng thời gian cố định chẳng hạn như cứ sau 90 giây, 3600 giây hoặc thậm chí nửa ngày (dòng cảm biến không dây LoRa).
Trực quan hóa dữ liệu theo thời gian thực. Với bộ thu thập không dây của Broadsens, tất cả dữ liệu cảm biến có thể được hiển thị theo thời gian thực, trong khi các cảm biến khác phải tải dữ liệu xuống để xem kết quả.
Bộ thu thập xử lý điện toán biên và lưu trữ dữ liệu bổ sung. Bộ thu thập không dây của Broadsens đi kèm với bộ nhớ 64GB thông thường. Cơ sở dữ liệu trong miền thời gian tích hợp có thể lưu trữ dữ liệu nửa năm theo mặc định và có thể mở rộng lên đến 5 năm.
Giải pháp giám sát từ xa. Tất cả các cảm biến có thể được điều khiển và truy cập từ xa thông qua giao thức MQTT. Phân tích rung động được thực hiện và truyền trực tuyến lên nền tảng đám mây của khách hàng một cách an toàn.
Khả năng mở rộng. Hệ thống cảm biến rung không dây của Broadsens có thể được mở rộng dễ dàng đến các nhà máy rất lớn với hàng chục nghìn cảm biến và hàng trăm bộ thu thập
Không mất phí đăng ký. Dữ liệu có thể được truyền tới đám mây hoặc máy chủ của khách hàng thông qua giao thức MQTT. Không mất phí đăng ký
Kết nối an toàn. Cảm biến không dây của Broadsens được mã hóa bằng bảo vệ AES 128-bit để cập nhật OTA an toàn

Phụ kiện đi kèm cảm biến rung không dây

Các phụ kiện gắn cảm biến đo độ rung không dây của Broadsens bao gồm gá đỡ nam châm, gá đỡ cảm biến và vít gắn cảm biến. Giá đỡ nam châm có chân hình chữ H cho phép gắn cảm biến đo độ rung không dây trên cả bề mặt phẳng và bề mặt cong một cách dễ dàng. Vít gắn cảm biến lắp đặt lắp đặt lâu dài chắc chắn. Gá đỡ cảm biến có thể được gắn bằng epoxy và cho phép tháo cảm biến dễ dàng.

Gá đỡ nam châm chữ H – Gá đỡ cảm biến – Vít gắn cảm biến ren M8 đến M6

Cảm biến đo độ rung không dây Broadsens SVT200 SVT300 SVT400

Cảm biến đo độ rung không dây dòng SVT-A

Cảm biến đo độ rung không dây dòng SVT-V

CẢM BIẾN ĐO ĐỘ RUNG KHÔNG DÂY SVT200-V

Cảm biến đo độ rung không dây dòng SVT-C

Mười ưu điểm hàng đầu của cảm biến đo độ rung không dây Broadsens

Phụ kiện đi kèm cảm biến rung không dây

Tải về Datasheet
